CAD 三维制图教程

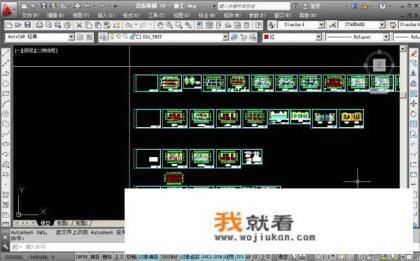

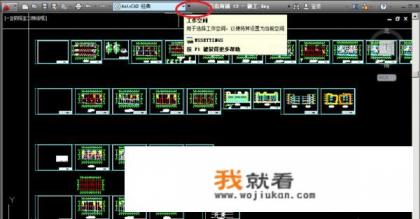

1. 打开AutoCAD并设置工作空间
   确保您已经安装了AutoCAD软件，在打开图纸文件之前，请务必将工作空间设置为“草图与注释”或“三维基础”,以便更好地进行操作。

2. 绘制二维图纸
   在二维视图中，先绘制出需要转换为三维模型的二维图纸，确保图纸比例准确,各个线条清晰可辨。



3. 切换到三维视图
   输入命令3DO，系统将切换到三维视图界面，在三维视图中，通过按住鼠标拖动，可以自由调整视角,找到最适合观察的角度。

4. 三维视图的进一步调整
   在三维视图中，你可以通过右上角的视图模式切换按钮（通常显示为二维线框图标），切换到不同的视图模式（如俯视、正视、侧视等），调整颜色和细节程度,可以通过点击画面左上角的二维线框图标进行设置。

5. 二维图纸的三维拉伸
   对于已经绘制好的二维图纸，输入命令EXT（注意：此处应为EXT，建议检查是否有拼写错误），然后按下空格键，系统将根据选定的图纸内容进行三维拉伸,生成三维模型。

6. 查看和调整三维效果
   系统默认显示为二维线框图形，你可以点击画面左上角的二维线框图标，切换为实体视图，从而清晰地看到三维模型的效果，通过调整颜色和细节程度,可以让三维图纸更加逼真。

CAD 制图标准教程

在实际工程中，CAD制图不仅需要技术技能，还需要遵守相关的行业标准和规范，以下是一些基本的CAD制图标准,帮助您更好地完成设计任务。

1. 幅面规格
   根据《工建筑工程图纸尺寸规范》（GB/T 10302-1998），工程图纸的幅面规格一般采用1:1、1:2等比例，必要时可以适当延长幅面,但必须确保图纸内容完整无遗。

2. 图框格式
   CAD图纸的图框分为留装订边和不留装订边两种格式，在绘制时，必须统一选择一种格式,并在图纸上标注清楚。

3. 比例设置
   项目中的比例应根据实际需求进行确定，常见的比例包括1:1、1:200、1:500等，比例应在图纸的右下角标注清楚。 栏和明细栏的配置** 栏由更改区、签字区、注释区和名称代号区组成，名称代号区中的图样代号应放在最下方，明细栏则通常位于标题栏的上方,按由下而上的顺序填写。

4. 图线颜色和字体要求
   CAD工程图中的图线颜色应符合《工程图纸表现要求》（GB/T 10302-1998），字体则应采用GB/T 13362-133625-1992中要求的长仿宋字体，确保字体端正、笔画清晰、排列整齐。



CAD 制图初学入门教学

对于CAD新手来说，掌握基础操作是关键,以下是CAD制图的基本步骤和技巧：

1. 基本操作

   • 坐标系设置：在开始绘图前，务必正确设置坐标系，确保图纸的比例和方向符合实际需求。
   • 绘图单位：根据实际项目要求，设置合适的绘图单位（如米、厘米等）。
   • 图层管理：合理设置图层，包括图层名称、线宽、颜色和线型，必要时，可以通过“加载”按钮添加自定义线型。

2. 基本图形绘制

   • 直线绘制：使用D键输入直线命令，通过移动鼠标绘制直线。
   • 圆绘制：使用O键输入圆命令，设置半径后绘制圆形。
   • 多边形绘制：使用M键输入多边形命令，选择边数后绘制多边形。
   • 文本绘制：使用TEXT命令输入文字,位置和样式可以通过鼠标调整。

3. 图形编辑

   • 移动：使用M键选择图形后，按Enter键输入移动命令，通过鼠标调整位置。
   • 旋转：使用ROT命令选择图形后，按Enter键输入旋转角度，系统将自动旋转图形。
   • 缩放：选择图形后，按Enter键输入缩放比例,通过鼠标调整大小。

4. 图案填充
   使用F键输入填充命令，选择图案样式,将图形填充为指定颜色或图案。

5. 块的使用
   通过BLOCK命令将多个图形组合成一个块,方便**和移动使用。

6. 尺寸标注
   使用DIM命令进行尺寸标注,确保图纸上的尺寸信息清晰明了。

7. 文字标注
   使用注命令输入文字描述,清晰标注设计说明和注意事项。

8. 三维绘图
   在二维图纸基础上，通过三维视图功能，轻松创建三维模型，您可以选择不同的视角（如俯视、正视、侧视等），并通过调整高度和角度,观察三维效果。



9. 图纸输出
   在完成绘图后，通过菜单栏的“输出”功能设置图纸比例和格式,保存为DWG格式或其他格式的文档。

CAD 绘图实用技巧

1. 快捷键的高效利用
   CAD软件中有许多快捷键，可以帮助您快速完成常用操作。

   • Ctrl+A：全选当前图层的图形。
   • Ctrl+C：**当前图形。
   • Ctrl+V：粘贴**内容。
   • Ctrl+D：删除当前图形。

2. 图纸的清理与整理
   在完成绘图后，务必对图纸进行清理和整理，包括：

   • 删除不必要的临时线条。
   • 调整图形间距，确保图纸整齐美观。
   • 通过“图形属性”功能，统一调整线型、颜色等参数。

3. 注释与标注的规范化
   除了尺寸标注，工程图纸还需要注明施工要求、注意事项等内容，这些信息应用统一的字体和颜色标注,确保施工人员能够清晰理解设计图纸。

常见问题与解决方法

1. 工具栏没有显示

   • 如果工具栏没有显示，可以通过以下步骤重新显示：
     • 点击菜单栏的“工具”下拉菜单，选择“工具栏”→“AutoCAD”→“显示工具栏”。
     • 或者通过输入命令RIBBON,然后按回车键。

2. 如何切换工作空间

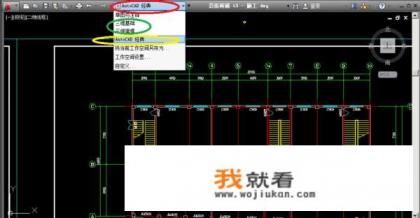

   在工作空间的下拉菜单中，选择不同的工作空间（如“草图与注释”、“三维基础”等）,切换到需要使用的工作空间。

3. 二维图纸如何转换为三维模型

   • 在二维视图中完成绘图后，输入命令3DO，系统将
