将CAD图导入Protel DXP中
在工程设计中,Protel DXP 是一款常用的电路设计工具，将 CAD图 导入 Protel DXP 可以帮助设计者更高效地完成电路设计，以下是具体的操作步骤：
-
打开 Protel DXP，选择文件 > 另存，在弹出的窗口中选择文件为 ORCAD DSN 格式，点击保存。
-
如果在这个环节出现问题,可以尝试将原理图分成多个部分分别存储为 DDB 文件再进行转换。
-
在 ORCAD 中打开元件时可能会出现一些错乱，解决方法是：先将页面尺寸调大，在元件的周围调整元件参数，完成后再将页面尺寸缩小，这样可以确保元件信息集中在画面中。
-
最关键的一步是,部分元件的管脚可能会出现错位，需要通过编辑库更新来解决这个问题，否则将无法将页面内容**到其他页面上。
如何在Protel DXP中添加元件库
添加元件库是 Protel DXP 的一个重要操作，以下是具体的步骤：
-

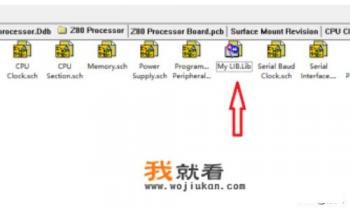

打开你的项目文件,点击右键选择新建原理图库，命名为 My LIB。
-

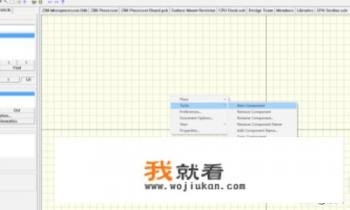

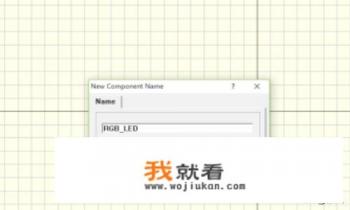

双击打开 My LIB，点击右键选择新建一个元器件，命名为 RGB_LED。
-
使用画线工具绘制元器件的图形,并按照实际封装的要求添加管脚，确保管脚序号与封装图一致，填写器件属性后保存即可。
安装时出现的驱动错误
在安装和打开 Protel DXP 时，可能会出现"failed to load parallel port driver!" 的错误提示，虽然这不会影响正常使用，但为了避免每次启动时的不便，可以采取以下方法解决：
-
首先进行汉化设置,打开 DXP 的偏好设置（DXP/preferences），进入本地化设置（Localization），勾选"Use localized resources"，点击 OK 即可。
-
在完成汉化后,再次打开 DXP，进入优先设定 > FPGA > Devices View，取消勾选"实时状况"和"启动时进入实时状况"，点击确定即可。
Protel DXP应用设计证书的价值
Protel DXP 应用设计证书的含金量并不高，对于从事电气工程和电子工程的工程师来说，掌握 Protel 是基本功。
光会 Protel 制图，而不会设计原理程序的工程师，就像 CAD 制图员一样，他们只会画图，并不知道图中所代表的含义，就像那些打印店里的 CAD 制图员一样，他们非常擅长画图，但对图中数据的含义并不了解。
